Jumo Kapillar Thermostat

Der 1-polige mechanische Aufbauthermostat Jumo mit Umschaltkontakt ist sehr robust und kann auch unter rauen Bedingungen eingesetzt werden. Das verwendete Messsystem arbeitet nach dem Prinzip der Flüssigkeitsausdehnung und kann problemlos bis zu einer maximal zulässigen Fühlertemperatur von 149°C eingesetzt werden. Der glatte Rundsensor aus Kupfer hat einen Durchmesser von 6 mm bei einer Sondenlänge von ca. 66 mm. Wenn die Temperatur am Fühler unter -20 °C abkühlt, öffnet sich auch der Stromkreis zwischen Klemme 1 und Klemme 2, schließt sich aber wieder, wenn die Temperatur ansteigt. Wird das Messsystem zerstört, ist der Stromkreis dauerhaft geöffnet, eine Entriegelung ist dann nicht mehr möglich. Es ist sehr flexibel und kann sowohl in der Gebäudeautomation als auch in der Heizungs-, Klima- und Lüftungstechnik eingesetzt werden. Weitere Einsatzgebiete sind die Kunststoffindustrie, der Apparate- und Maschinenbau sowie der Ofenbau und die Temperaturüberwachung in Labor- und Klimakammern.

Stoßfestes Gehäuse aus hochwertigem Kunststoff
Geprüft nach DIN EN 14597 und DGRL und hat eine EAC-Zulassung
Kupferkapillare im Gehäuse gewalzt mit 5 mm Biegeradius
schutzrohr aus vernickeltem Messing mit 8 mm Durchmesser und Gewinde G1/2 Form A (DIN 3852/2)
Maximale Umgebungstemperatur von 80°C (IP54)

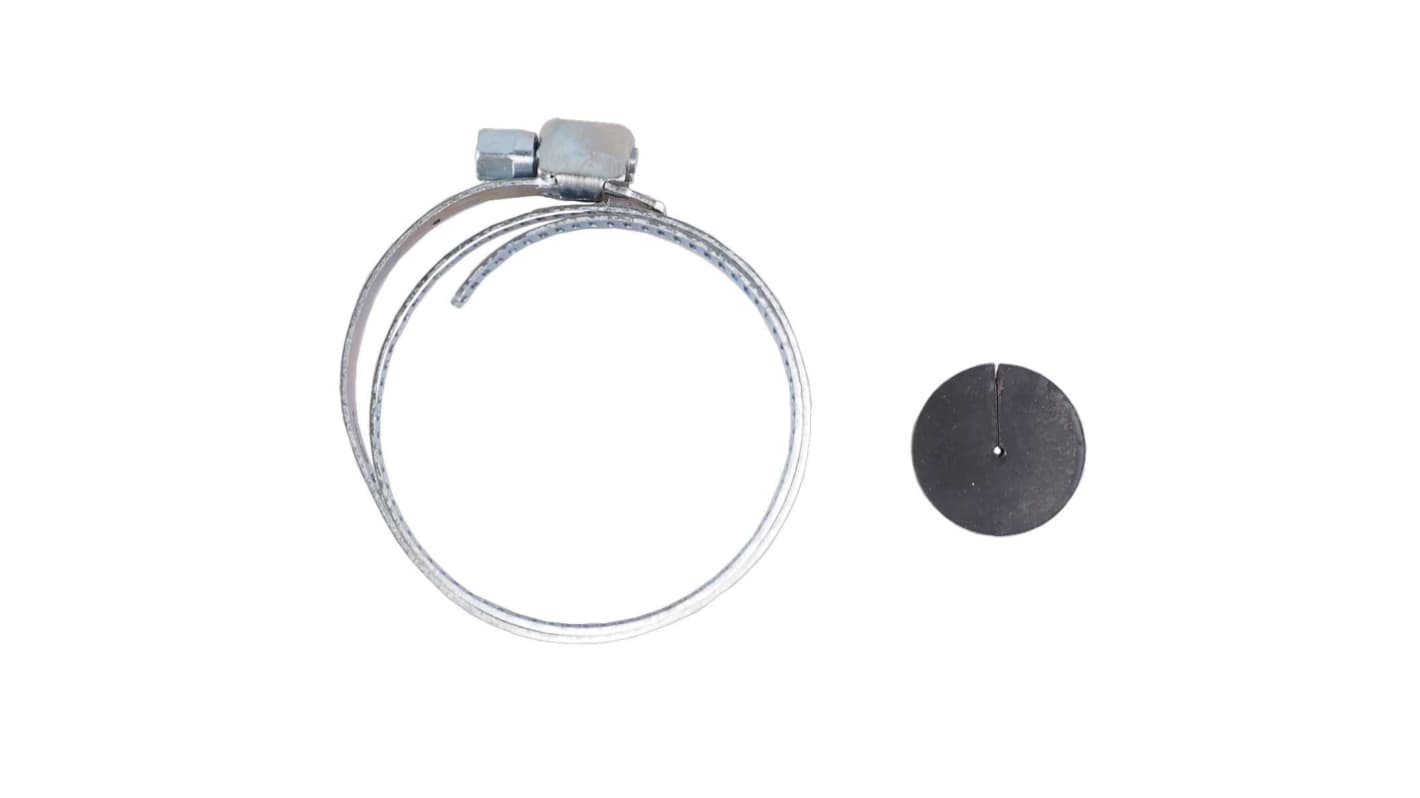

Gehäuse an der Unterseite zur Wandmontage oder mit Spannband an einem Rohr montiert
abschalttemperatur mit Schraubendreher eingestellt und durch Schauglas sichtbar
Sicherheitstemperaturbegrenzer mit +0/-5% Genauigkeit im oberen Drittel der Skala
Integrierte Temperaturkompensation minimiert den Einfluss der Umgebung
Keine Hilfsenergie für die Temperaturmessung erforderlich
Elektrischer Anschluss über Push In©-Klemmen zur Reduzierung der Installationszeit
Maximale Schaltleistung von AC 230 V / 16 A
Schaltkontakt öffnet bei eingestellter Temperatur und Meldekontakt schließt
Kontakt verriegelt, bis die Temperatur um ca. 10 K abkühlt und kehrt dann in die Neutralstellung zurück
